Expansion joint

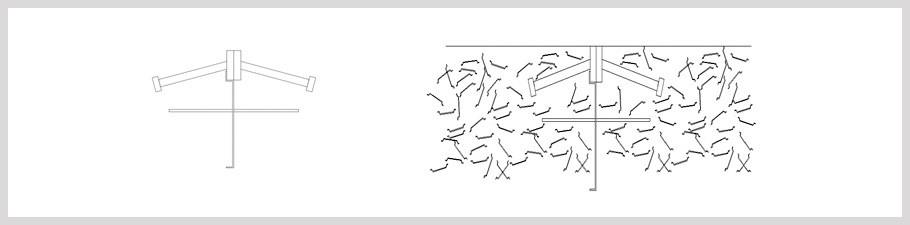

Steel 매립형 Alpha Joint 주요 부위 및 역할

9T 2PL. 철판

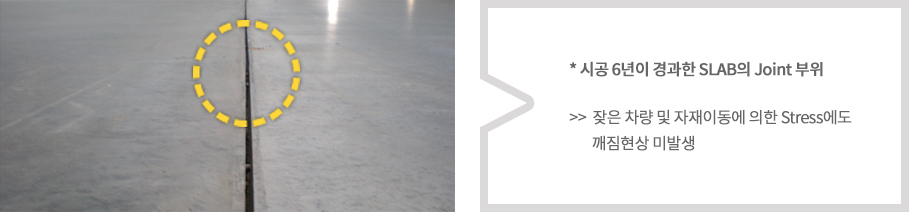

- CON’C 건조수축시 Construction joint 부위가 시공후 각종 Stress(차량, 자재 등)로부터 spalling(콘크리트 깨짐)하자 방지

Stud Bolt

- CON’C 건조수축시 2개의 9T철판이 CON’C와같은 방향으로 이동하기 위한 고정장치 기능

Diamond Dowel Bar

- CON’C수축이 원활히 이루어 질 수 있도록 해주고 수축시 Curing현상을 방지하기 위한 장치

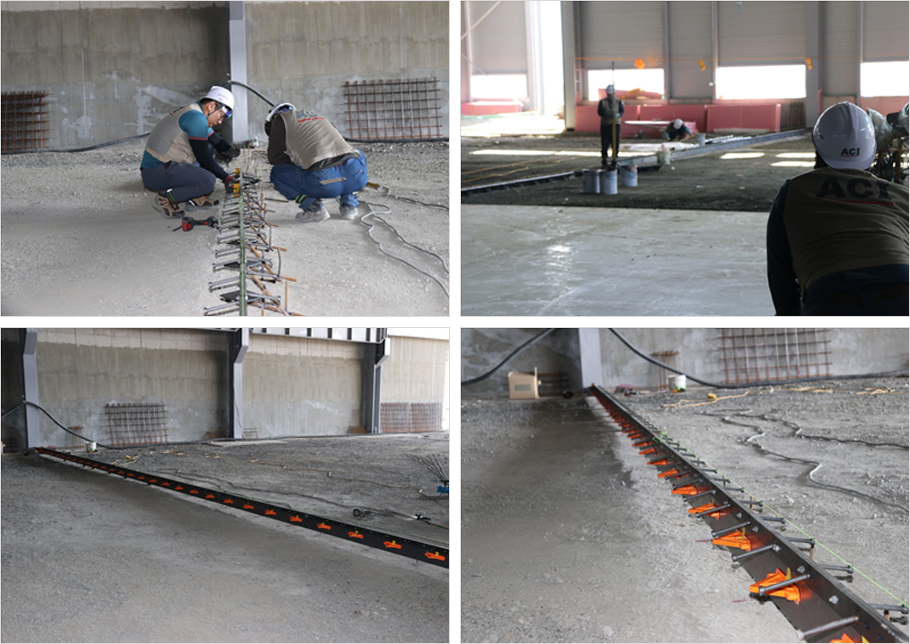

Steel 매립형 Alpha Joint 설치

  • - 조인트 시공시 FL점과의 오차를 최소한으로 시공합니다.
  • - 조인트 상부 9T철판이 수평이 되도록 설치합니다.(수평자 확인)
  • - CON’C측압에 의해 Steel Plate가 밀리거나 배부름 현상이 발생되지 않도록 견고하게 시공합니다.
  • - 조인트 레벨은 1m 간격으로 측정하여 FL과의 오차 유무를 확인합니다.
  • - 조인트와 조인트의 교차점이 잘 결합(FL에 맞게)되게 시공합니다.
  • - 9T철판이 오차 없이 잘 Bolting되었는지 확인 후 시공합니다.
  • - 조인트 시공이 직선으로 잘 되었는지를 확인합니다.
